POSITIONNEMENT CAPOTE, PARE-BRISE, ARCEAUX

Message  SOS jeep en détresse le Dim 04 Fév 2018, 18:38

Ce document est téléchargeable au format .pdf en cliquant sur le lien suivant :
POSITIONNEMENT CAPOTE, PARE-BRISE, ARCEAUX

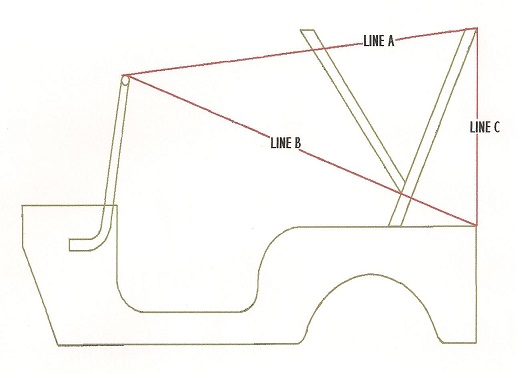

Afin que la capote soit correctement tendue et reste bien fixée aux tétons du pare-brise (qui est penché 15° vers l'AR), les cotes suivantes doivent être respectées.

A : du bord coté capot du pare-brise au bord coté roue de secours de l'arceau arrière = 64" = 162,5cm.
B : du centre du pare-brise au bord extérieur du haut de la caisse = 66,5" = 169cm.
C : du dessus de la caisse au dessus de l'arceau = 30,5" à 31,5" = 77,5 à 80cm.

Après avoir retiré le jerrycan et la roue de secours, relever les arceaux et fixer la capote sur tous les tétons du pare-brise. Passer la capote au-dessus des arceaux et tendre les courroies AR de la capote en commençant au centre, puis une immédiatement à droite, une immédiatement à gauche, une immédiatement à droite, etc.


(Remerciements à Oldcloth.com)
