Eléments typiques d'une jeep Hotchkiss M201 en 24V

Aller en bas

Eléments typiques d'une jeep Hotchkiss M201 en 24V Empty Eléments typiques d'une jeep Hotchkiss M201 en 24V

Message  yann77 le Mer 02 Jan 2013, 22:28

Ce document est téléchargeable au format .pdf en cliquant sur le line suivant :
Eléments typiques d'une jeep HOTCHKISS M201 en 24V

Pour compléter en images le tuto de JLR, voici des éléments typiques d'une jeep Hotchkiss M201 en 24V.

- Renfort au niveau du châssis juste derrière les mains de pare choc.
Attention certaines Willys et Ford ont par la suite reçu Ce renfort lors d'une mise à niveau par l'armée Française.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6524

- Il y a moyen d'identifier un chassis HOTCHKISS M201 d'un WiLLYS MB sans trop d'erreur possible, rien qu'en regardant le profil de l'emboutissage de la partie inférieure de la traverse du chassis située à hauteur du radiateur.
Un châssis HOTCHKISS M201 :
Eléments typiques d'une jeep Hotchkiss M201 en 24V Image_16

Un châssis WILLYS MB :
Eléments typiques d'une jeep Hotchkiss M201 en 24V Image_10

Les chassis HOTCHKISS portent également sur le longeron droit, à l'arrière sur la face externe, le premier numéro d'immatriculation qui leur a été attribué lors de leur perception par l'Armée Française.

- Projecteur de BlackOut anguleux.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6525

- Renfort Eiffel avec un angle.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6610

- Large rétroviseur.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6611

- Angle de passage de roue arrière réalisé avec 2 tôles bout à bout.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6612

- Emboutissage des barres de calandre moins prononcé que sur une Willys ou Ford.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6613

- Suspension avec 10 lames à l'avant (+ les deux demi-lames).
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6614

- Suspension avec 11 lames à l'arrière.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6615

- crochet de remorque avec goupille.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6616

- Poignées sur le haut du pare brise.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6617

- Moteur d'essuie-glaces avec protection.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6618

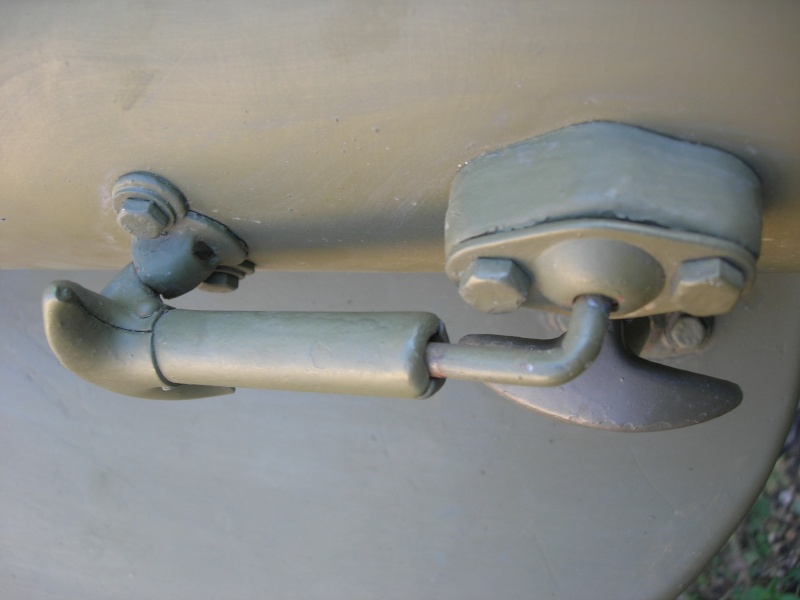

- Cale d'épaisseur sur le capot au niveau de l'attache de pare brise..
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6619

- Numéro de caisse au dessus du filtre à essence.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6526

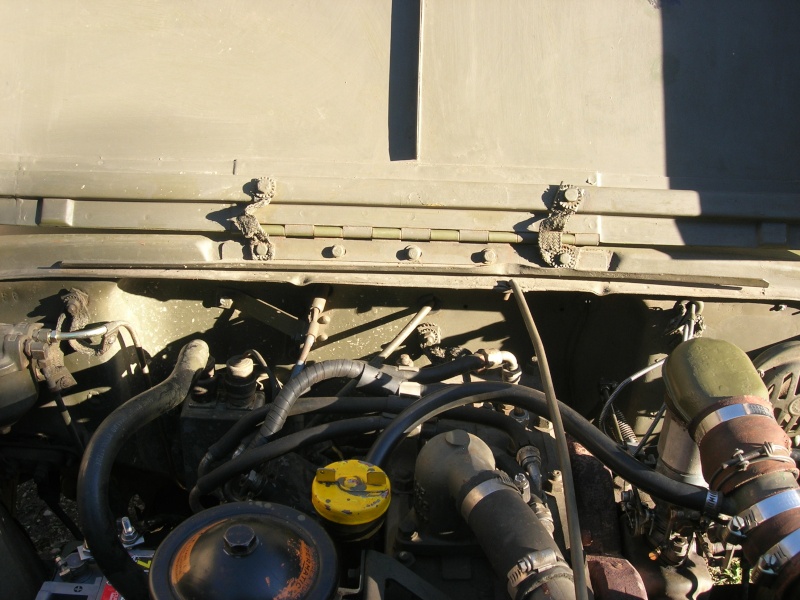

- Charnière de capot à 13 éléments + long pare goutte.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6624

- Catadioptre rond avec renforts et peu épais.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6620

- Sélecteur rotatif de feux/BlackOut.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6621

- Bouton démarreur et pas d'encoche à gauche du frein à main.
Eléments typiques d'une jeep Hotchkiss M201 en 24V 710

- Feux arrière Gabriel.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6623

- Pédales en tôle avec picots (ni en fonte avec picots, ni en tôle lisse).
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6625

- Volant avec branches épaisses entièrement noir.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6626

- Carburateur Solex.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6528

- Moteur en 24V avec allumage blindé et filtre à air près du radiateur.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6628

- Culasse renforcée entre les goujons.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6629

- 2 courroies de ventilateur.
Eléments typiques d'une jeep Hotchkiss M201 en 24V Dscn6630

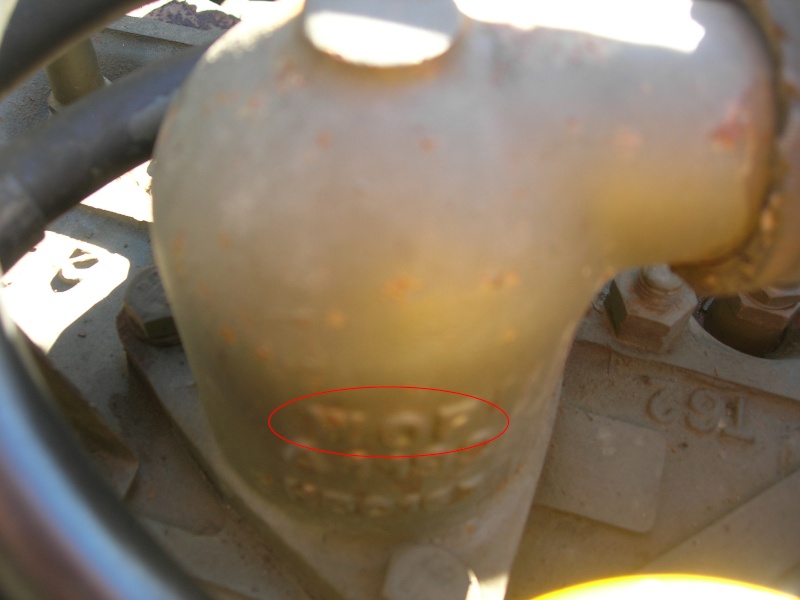

- WOF (Willys Overland France) un peu partout.
Eléments typiques d'une jeep Hotchkiss M201 en 24V 110

Eléments typiques d'une jeep Hotchkiss M201 en 24V 210

Eléments typiques d'une jeep Hotchkiss M201 en 24V 310

Eléments typiques d'une jeep Hotchkiss M201 en 24V 610


Besson & Yann77
