Des compteurs de vitesse differents

Aller en bas

Des compteurs de vitesse differents Empty Des compteurs de vitesse differents

Message  Patrick.R le Lun 04 Mai 2015, 21:27

Ce document est téléchargeable au format .pdf en cliquant sur le lien suivant :
Des compeurs de vitesse différents

Identification des compteurs de vitesse
(avec la participation de BONZO, de Confucius et de gazagnes)


Ce tutoriel a pour objet de recenser et d'identifier les compteurs de vitesse que l'on trouve sur nos Jeep.


Pour la gamme Ford

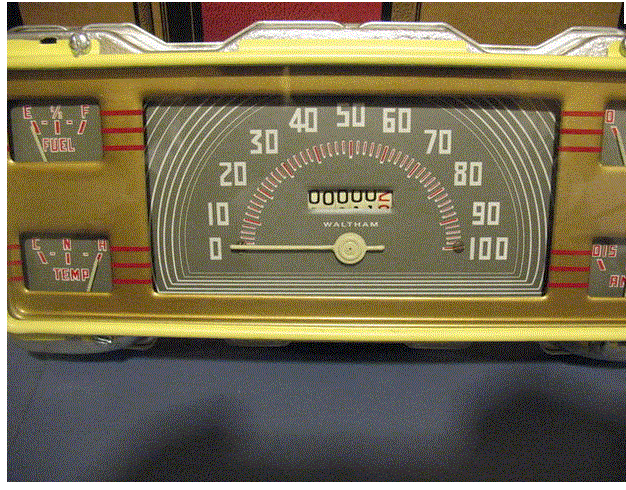

- Voici celui de la Ford GP
Des compteurs de vitesse differents Speedo24
(photo issue du net)

Pour les GPW, l'évolution est la même que pour les Willys MB ci-dessous mais généralement avec un peu de retard sur la production des MB.

Pour les Ford Mutt M 151(à partir de la guerre du Viet Nam), le compteur est celui ci :
Des compteurs de vitesse differents Mutt11
(photo issue du net)


Pour la gamme Willys :
- Voici ceux des Willys MB
1ère période : 1941 - 1942

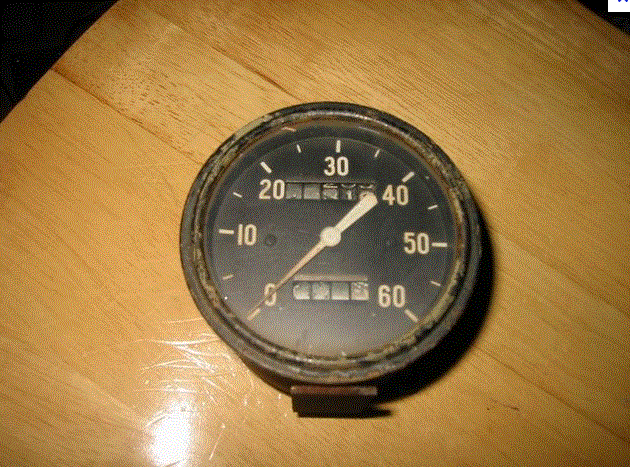

N° de châssis 100 000 à 137 759 : Le compteur de vitesse est gradué de 10 MPH en 10 MPH
Des compteurs de vitesse differents Speedo25
(photo issue du net)

2ème période : 1942 - 1943
Du N° de châssis 137 760 à 200 000 environ : Le compteur de vitesse intègre des inscriptions phosphorescentes et devient gradué de 1 MPH en 1 MPH
Des compteurs de vitesse differents Speedo16
(photo issue du net)

3ème période 1943 - 1945

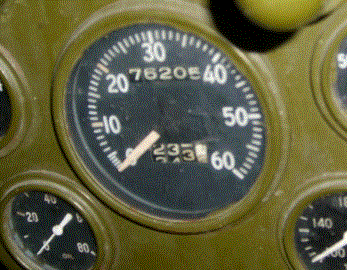

A partir du n° de châssis 200 000 environ : L'instrumentation est réalisée par AUTOLITE et est étanchéifiée
Des compteurs de vitesse differents Compte10
(Compteur de Confucius dont la remise à zéro est située au dos du compteur)

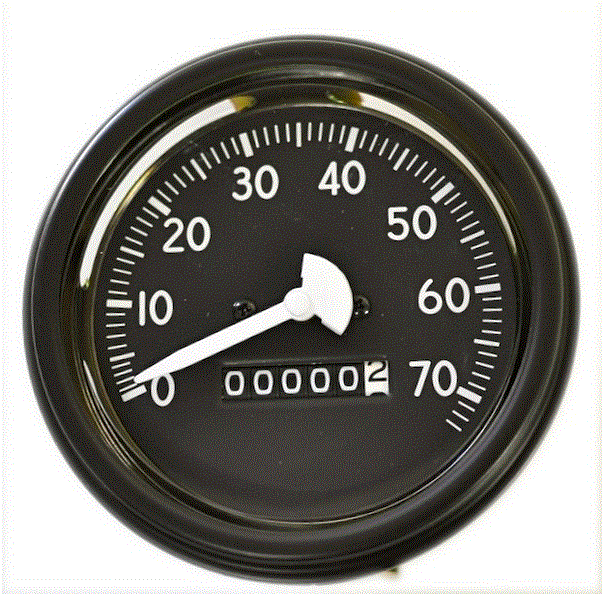

- Voici celui des  CJ2A (1945-1949), CJ3A (1949-1953) et CJ3B (1953-1956). Les CJ2A ont eu également d'origine des compteurs MB/GPW gradués jusqu'à 60 MPH.
En général, les compteurs des CJ3A sont gradués jusqu'à 70 MPH et le tour du compteur est désormais Noir et non plus Vert comme sur les modèles militaires.
Des compteurs de vitesse differents Speedo17
(Reproduction - photo issue du net))

Des compteurs de vitesse differents Origin10
(Original - photo issue du net))

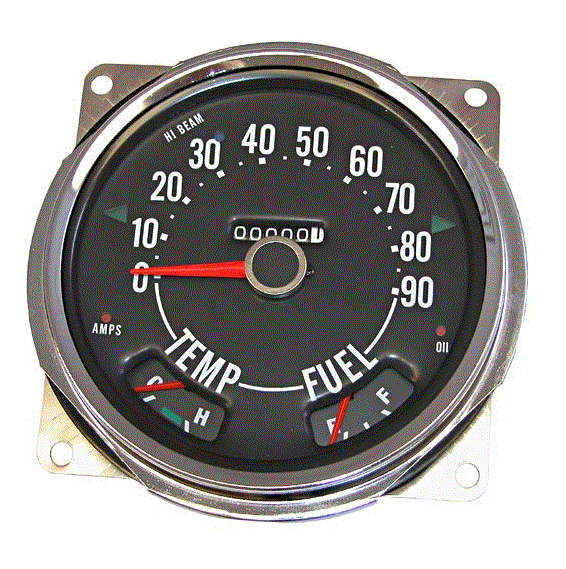

- Voici celui des CJ3B (1957-1964), CJ5 (1955-1975), CJ6 (1955-1975), Pick Up Truck (1957-1963), Station Wagon (1957-1963) et Sedan Delivery (1957-1963)
Des compteurs de vitesse differents Speedo18
(photo issue du net)

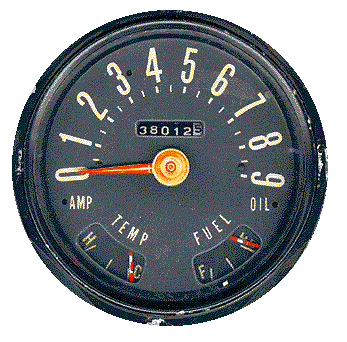

Autre modèle pour la CJ3B, CJ5 et CJ6
Des compteurs de vitesse differents Speedo27
(photo issue du net)

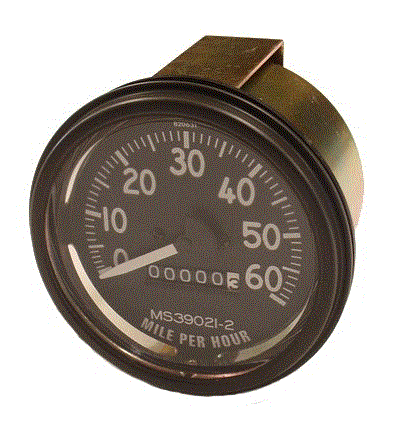

- Voici celui des M38 (1950-1951) et des M38A1 (1952-1971)
Des compteurs de vitesse differents Speedo19
(reproduction - photo issue du net))

Des compteurs de vitesse differents Speedo26
(Original : l'inscription MILES est au pluriel - photo issue du net)

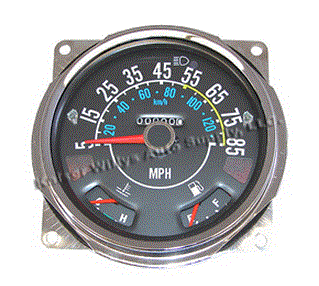

- Voici celui des  CJ-5 (1980-1983),  CJ-7 (1980-1986) et CJ-8 (1980-1986) existe aussi sans double graduation)
Des compteurs de vitesse differents Speedo20
(photo issue du net)


Pour la gamme Hotchkiss
- Voici ceux des M 201 (licence MB)
Début de production avec des compteurs de la Marque SEIGNOL (O.S) jusqu'au numéro 11 256
Des compteurs de vitesse differents Speedo21
(photo issue du net)

- Fin de production du numéro 11 257 au numéro 27 628 avec des compteurs de la marque JAEGER :
2 types trouvés :

Remise à zéro à gauche et en bas avec totalisateur partiel en bas
(Des compteurs de vitesse differents Speedo22
(photo issue du net)

Remise à zéro à droite et en haut avec totalisateur partiel en haut
Des compteurs de vitesse differents Speedo23
(photo issue du net)

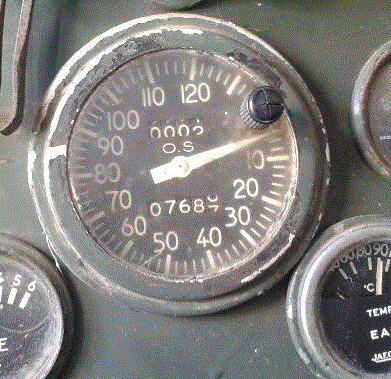

- Voici celui de la JH 101
Des compteurs de vitesse differents Jh_10110
Compteur de gazagnes



Pour les véhicules militaires US

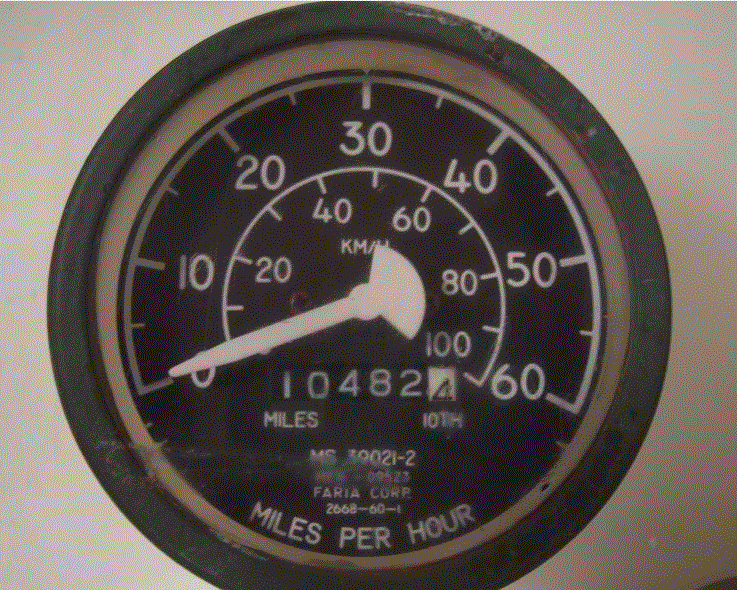

voici le compteur monté à partir des années 1960 et pendant une vingtaine d'années
Des compteurs de vitesse differents Us10
(photo issue du net)


Dernière édition par Confucius le Mar 05 Mai 2015, 06:53, édité 2 fois
