Assemblage du mécanisme du moteur d’essuie-glace à dépression

Aller en bas

Assemblage du mécanisme du moteur d’essuie-glace à dépression  Empty Assemblage du mécanisme du moteur d’essuie-glace à dépression

Message  Patrick.R le Dim 03 Mai 2015, 12:47

Ce document est téléchargeable au format .pdf en cliquant sur le lien suivant :
Assemblage du mécanisme du moteur d'essuie-glace à dépression

Bonjour
Voici un tutoriel pour remonter le mécanisme du moteur d’essuie-glace à dépression TRICO. (vacuum windshield wiper motor). Ce tutoriel est également valable pour les moteurs produits en France sous licence.

Démonter et nettoyer soigneusement les différentes parties de la coque. Le métal est assez doux et on peut poncer au papier de verre fin le logement du balai.

- Placer les deux ½ joints (il n’est pas nécessaire de mastiquer.)
- Mettre un peu d’huile à l’intérieur de la coque principale (sur toutes les parois) et un peu de graisse sur les deux extrémités de l’arbre à l’endroit où il est posé sur la coque.
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140923

- Visser le couvercle (bien serrer pour assurer l’étanchéité)
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140924

- Insérer la rondelle en feutre et mettre une goutte d’huile dessus
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140925

- Installer « l’ancre » dans son logement, ergots vers l’extérieur.
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140926

- Positionner le bras de transfert de mouvement comme sur la photo. L’ergot du bas doit être vers l’extérieur
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140927

- Accrocher le petit ressort sur la barre transversale située en bas du bras et le relier à l’actionneur (pièce de couleur marron en plastique dur). Le crochet du ressort doit passer par l’extérieur du bras et par l’intérieur de l’actionneur)
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140928

- Mettre le petit bras dans le logement du haut et glisser par-dessus, avec une pince, l’actionneur en plastique dur.
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140929

- Bien vérifier que l’actionneur est rentré dans la gorge du petit bras.
Assemblage du mécanisme du moteur d’essuie-glace à dépression  P1140931

Reclipser le capot, c’est terminé.

En annexe
- Vérifier la présence, l’état et le positionnement du joint sur lequel coulisse l’axe de mise en route.

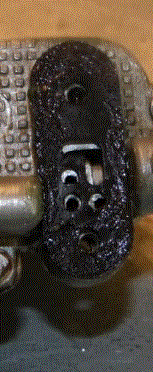

- Ci-dessous, position du joint qui a été préalablement graissé.
Assemblage du mécanisme du moteur d’essuie-glace à dépression  Captur16

Bon courage à tous.
Patrick.R
