Boite T90-A : Assemblage de l'arbre primaire

Aller en bas

Boite T90-A : Assemblage de l'arbre primaire Empty Boite T90-A : Assemblage de l'arbre primaire

Message  Patrick.R le Dim 26 Avr 2015, 22:21

Ce document est téléchargeable au format .pdf en cliquant sur le lien suivant :
Boîte T90-A : Assemblage de l'arbre primaire

Voici un petit tutoriel concernant l’assemblage de l’arbre primaire (main shaft)

Nota : les documentations sur la boite T90 étant souvent en anglais, vous trouverez en italique les termes anglais des pièces.

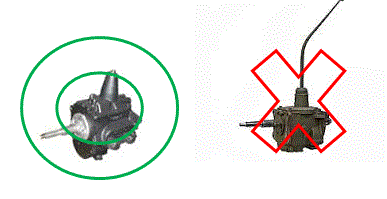

Attention : ce tutoriel concerne les boites T90 qui sont normalement montés sur les modèles postérieurs aux MB/GPW/M201 qui sont, eux, équipés de la boite T84.

Boite T90-A : Assemblage de l'arbre primaire Captur13


Pour l’assemblage du système de synchronisation entre la seconde et la troisième (2nd - 3rd synchronizer assembly ), il y a deux méthodes :

Méthode 1

- Prendre le  pignon de synchronisation (Clutch hub)
Boite T90-A : Assemblage de l'arbre primaire P1140858

- Insérer à l’intérieur de la première face le ressort de synchronisation (synchronizer spring) en coinçant un ergot dans un des trois espaces et en laissant l’autre extrémité du ressort dans  la gorge du pignon.
Boite T90-A : Assemblage de l'arbre primaire P1140859

- Retourner le pignon de synchronisation et répéter l’opération de l’autre côté avec le deuxième ressort de synchronisation  et en le coinçant dans le même espace que le premier mais en opposition à celui-ci.
Boite T90-A : Assemblage de l'arbre primaire P1140860

On doit se retrouver dans cette configuration :
Boite T90-A : Assemblage de l'arbre primaire P1140910

- Prendre ensuite les trois doigts de synchronisation (synchronizer plates) et les insérer dans les trois logements externes du pignon de synchronisation.

Sur la photo ci-dessous, le doigt du haut est coincé dans sa face inférieure par les deux ergots des ressorts qui tirent en opposition. Les deux autres doigts du bas sont maintenus par ma main.
- Enduire de graisse.
Boite T90-A : Assemblage de l'arbre primaire P1140911

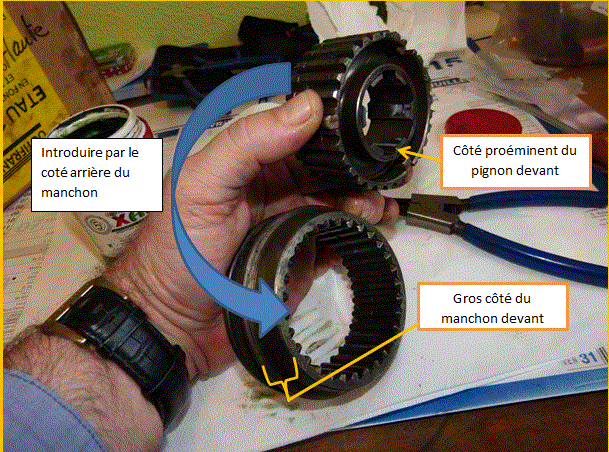

On va maintenant introduire le pignon de synchronisation et les trois doigts dans le manchon d’accouplement (clutch sleeve).

Le pignon de synchronisation possède deux faces différentes. Il faut le présenter dans le manchon comme sur la photo : son côté le plus proéminent devant se retrouver du même côté que le côté le plus large du manchon.
Boite T90-A : Assemblage de l'arbre primaire Captur14

Quand tout est « clipsé » (il faut faire pénétrer les trois doigts en même temps en appuyant dessus), on doit se retrouver ainsi
Devant :
Boite T90-A : Assemblage de l'arbre primaire P1140912

Derrière :
Boite T90-A : Assemblage de l'arbre primaire P1140913

Si l’introduction est dure, on peut détendre la tension des ressorts en poussant sur l’ergot qui est resté libre avec un tournevis.
Boite T90-A : Assemblage de l'arbre primaire P1140914



Méthode 2
- Prendre le  pignon de synchronisation (Clutch hub)
- Mettre les trois doigts de synchronisation sans les ressorts dans leurs logements, et insérer le pignon, dans le bon sens (voir plus haut pour le sens), dans le manchon.
Boite T90-A : Assemblage de l'arbre primaire P1140915

- Insérer ensuite les ressorts avec une pince dans chacune des deux gorges recto/verso du pignon en prenant soin de coincer chaque fois un des ergots dans le même doigt de synchronisation.
- Respecter le fait que les ergots doivent, en tout état de cause, se loger dans le même doigt de synchronisation et le maintenir par l’opposition des forces des ressorts (voir montage dans les photos de la méthode 1).
Boite T90-A : Assemblage de l'arbre primaire P1140916

Voila pour les deux méthodes et ma préférence va à la méthode 2.

Ensuite,
- Mettre de chaque côté les deux anneaux de synchronisation (blocking rings) de couleur jaune en prenant soin de faire correspondre les 3 encoches des anneaux avec les 3 doigts de synchronisation.
Boite T90-A : Assemblage de l'arbre primaire P1140917

- Puis, en ayant pris soin de bien huiler et en passant par l’avant de l’arbre primaire (l’avant de l'arbre primaire est le côté sans filetage), insérer successivement  le pignon baladeur 1ère – marche arrière (Sliding gear)
Boite T90-A : Assemblage de l'arbre primaire P1140918

… le pignon de la seconde (second gear speed)
Boite T90-A : Assemblage de l'arbre primaire P1140919

... et l’ensemble du système de synchronisation entre la seconde et la troisième.
Boite T90-A : Assemblage de l'arbre primaire P1140920

- Présenter par l’avant de l’arbre primaire la rondelle "circlip" de blocage (clutch hub snap ring)...
Boite T90-A : Assemblage de l'arbre primaire P1140921

... et bloquer le tout en l’insérant dans la gorge de l’arbre primaire.
Boite T90-A : Assemblage de l'arbre primaire P1140922


L’assemblage de l’arbre primaire est terminé.

Bon courage à tous.
Patrick.R
