DEMONTAGE DE LA DIRECTION

Aller en bas

DEMONTAGE DE LA DIRECTION Empty DEMONTAGE DE LA DIRECTION

Message  yann77 le Dim 30 Nov 2014, 19:59

Ce document est téléchargeable au format .pdf en cliquant sur le lien suivant :
DEMONTAGE DE LA DIRECTION

Préambule :
    Avant d'en arriver ici, veuillez utilisez les tutos suivant :
    COMMENT ENLEVER LE VOLANT
    COMMENT DEPOSER LA COLONNE DE DIRECTION AVEC LE BOITIER DE DIRECTION

Outillage :
    Arrache moyeu
    Clé de 13
    Clé de 15
    Clé à molette
    Marteau ou maillet

Schémas :

DEMONTAGE DE LA DIRECTION Tm111

DEMONTAGE DE LA DIRECTION Tm211

Démontage :

On dévisse le bouton du klaxon (pièces 26, 28 et 29 sur le schéma) :
DEMONTAGE DE LA DIRECTION 010

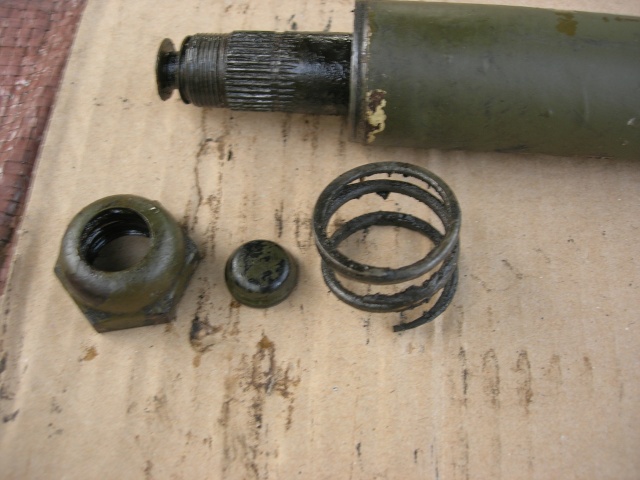

On obtient ceci :
DEMONTAGE DE LA DIRECTION 0010

On dévisse l'écrou du levier de direction (22 et 23 sur le schéma) :
DEMONTAGE DE LA DIRECTION 110

On enlève le cache sur lequel est soudé le fil du klaxon (pièce 37 en rouge) et la vis qui serre le collier du tube est déjà enlevé (pièce 15 en bleu)  :
DEMONTAGE DE LA DIRECTION 210

On enlève le levier de direction (21) avec l'arrache moyeu :
DEMONTAGE DE LA DIRECTION 310

Une fois le levier de direction enlevé on dévisse un peu l'écrou de blocage de la vis de réglage (19, 20) avec une clé à molette ou de 15 :
DEMONTAGE DE LA DIRECTION 410

On dévisse le couvercle (18) avec une clé de 13 :
DEMONTAGE DE LA DIRECTION 510

Et hop ! Attention c'est plein d'huile et de graisse, ici il est déjà nettoyé :
DEMONTAGE DE LA DIRECTION 610

On pousse pour enlever le secteur de direction (16) :
DEMONTAGE DE LA DIRECTION 710

Voici :
DEMONTAGE DE LA DIRECTION 810

On peut maintenant regarder l'état des différentes pièces :

Doigts de secteur. Si marqués → a changer :
DEMONTAGE DE LA DIRECTION Image_10

Etat des bagues en bronze (2, 3) :
DEMONTAGE DE LA DIRECTION 1010

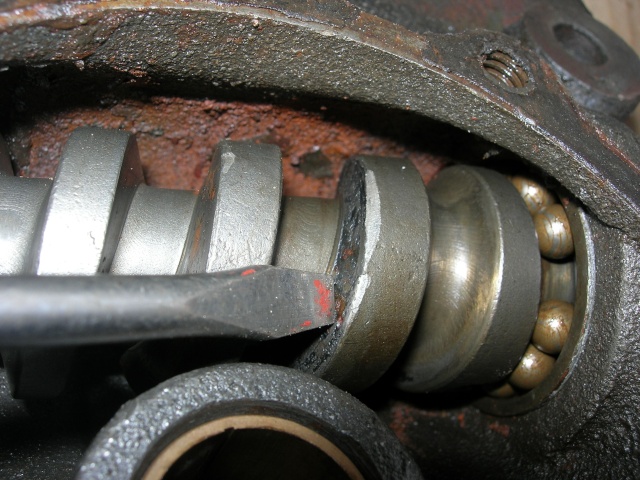

Vis sans fin (7 et 8 ). Si marquée → a changer :
DEMONTAGE DE LA DIRECTION 1110

On enlève le couvercle supérieur du carter de direction (12 en rouge) en tapant avec un marteau ou un maillet. On voit les cales de réglage (13 en bleu) :
DEMONTAGE DE LA DIRECTION 1210

Maintenant on peut enlever le tube de direction :
DEMONTAGE DE LA DIRECTION 1411

DEMONTAGE DE LA DIRECTION 1510

Ensuite il faut enlever la vis sans fin.
Pour cela enlever le circlip pour sortir les billes et la cuvette de roulements:
DEMONTAGE DE LA DIRECTION Dscn0222

DEMONTAGE DE LA DIRECTION Dscn0223

Retirer la vis sans fin :
DEMONTAGE DE LA DIRECTION 1610

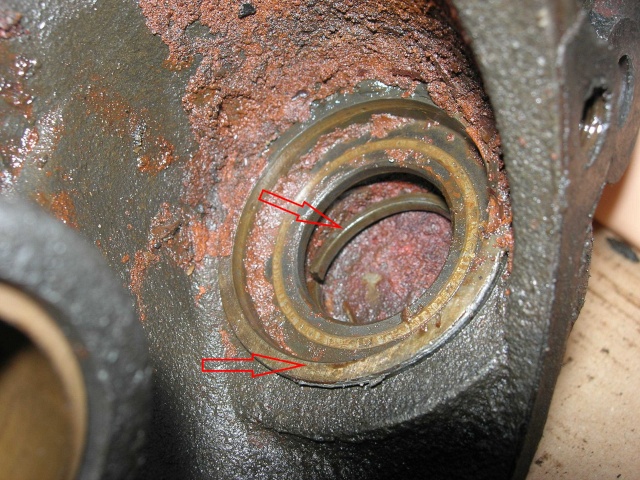

Attention, il se peut que la cuvette inférieure soit bloquée par la rouille au fond du boitier (flèches en rouge), dans ce cas bon courage pour la sortir :
DEMONTAGE DE LA DIRECTION 1910

Maintenant vous pouvez aussi contrôler l'état des billes de roulement :
DEMONTAGE DE LA DIRECTION 1810

Voila c'est fini.
Dans un prochain tuto nous verrons la remise en état de la direction puis le remontage de celle-ci.
